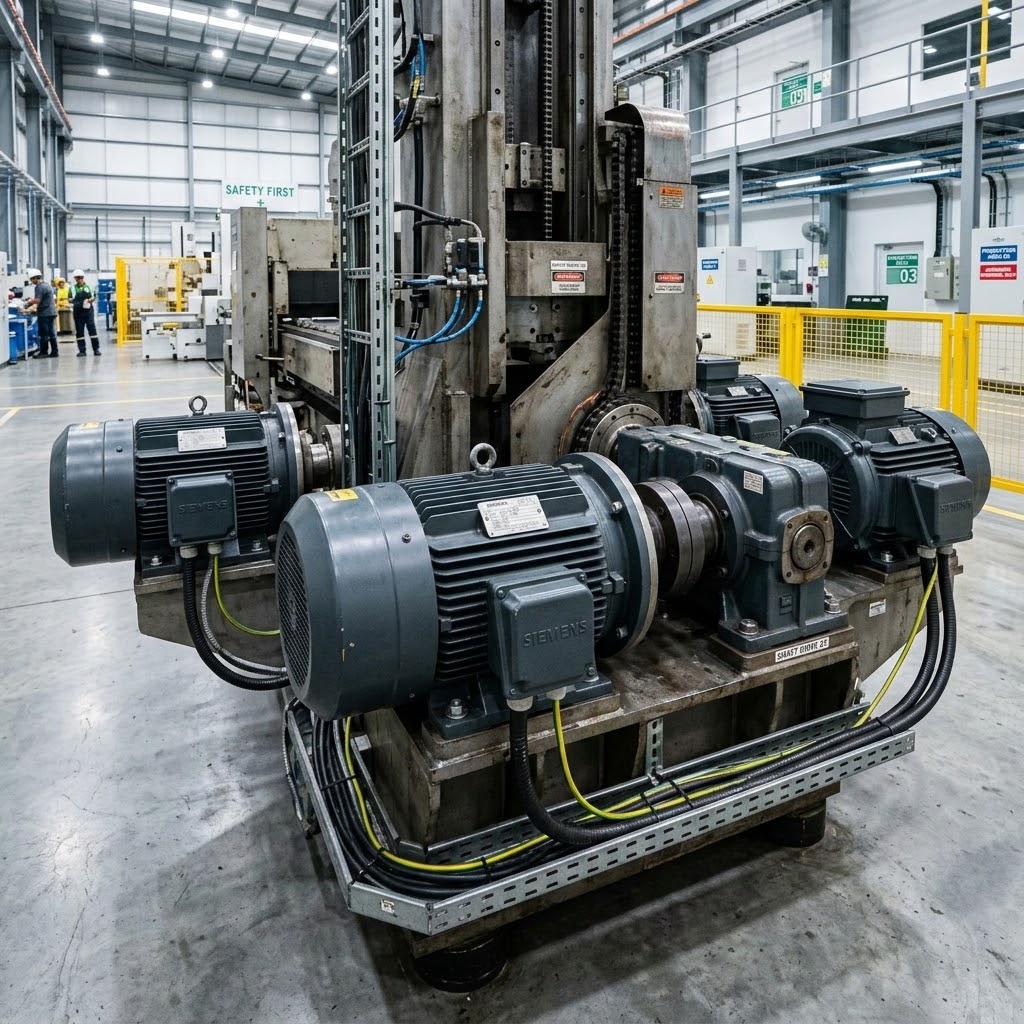

Принцип действия асинхронного двигателя и ключевые компоненты
Асинхронный двигатель преобразует электрическую энергию в механическую за счёт взаимодействия вращающегося магнитного поля статора и индукции в роторе. Синхронная скорость Ns рассчитывается по формуле Ns = 120·f/p, где f — частота сети в герцах, p — число полюсных пар; реальная частота вращения ротора ниже синхронной из‑за скольжения s = (Ns − N)/Ns. Типичные значения скольжения при номинальной нагрузке лежат в диапазоне 1–5% для большинства промышленных асинхронных двигателей. Подробные характеристики и спецификации можно найти на официальном сайте https://nsk-dv.ru/.
Механизм возникновения крутящего момента: скольжение магнитных полей статора и ротора
Крутящий момент возникает из‑за относительного движения магнитных полей: при подаче трёхфазного напряжения статор создаёт вращающееся поле, в котором в роторе индуктируется ток. Этот ток создаёт собственное поле, стремящаяся синхронизироваться со статорным, но из‑за электромеханического баланса возникает скольжение, пропорциональное требуемому моменту. При заданном напряжении и частоте момент примерно пропорционален скольжению в линейной области малых s; при больших s возникают индуктивные и активные потери.
Статор, ротор и корпус — роль компонентов и типичные паспортные параметры
Статор содержит трёхфазную обмотку, паспорт обычно включает номинальную мощность (кВт), номинальное напряжение и ток, частоту, номинальную скорость и степень защиты IP. Ротор бывает короткозамкнутый или фазный; корпус служит для крепления, отвода тепла и защиты обмоток. В паспорте также указывают КПД, cosφ и класс изоляции.
Типы роторов и выбор конструкции для технологических задач
Ротор «беличье колесо» — простота конструкции, надёжность и эксплуатационные ограничения
Ротор типа беличье колесо содержит короткозамкнутые проводники, изготовленные из медных или алюминиевых планок, соединённых короткозамкнутым кольцом. Такая конструкция обеспечивает простоту, низкие требования к обслуживанию и обычно пусковые токи в диапазоне 5–8·Iном. Ограничение — сравнительно меньший пусковой момент по сравнению с фазным ротором и сложность получения высокого момента при низких оборотах.
Ротор с фазной обмоткой — повышенный пусковой момент и особенности регулировки
Фазный ротор снабжён съёмными кольцами и реостатом, что позволяет увеличивать сопротивление ротора во время пуска и тем самым повышать пусковой момент. Это применимо там, где требуются большие стартовые моменты или плавный набор скорости. Из‑за наличия щёточного узла требуется регулярная проверка колец и щёток.
Характеристики момента и кривая «момент–скорость»
Пусковой, номинальный и максимальный момент: физика и значение для подбора
Кривая момент–скорость показывает зависимость развиваемого момента от оборотов: при нулевой скорости разворачивается пусковой момент, максимум момента (Mmax) обычно достигается при скольжении порядка 10–30% в зависимости от конструкции, а при номинальной скорости момент равен номинальному. Для подбора привода важно, чтобы пусковой или доступный момент превышал крутящий момент механизма при запуске с учётом инерций.
Влияние инерционных и статических нагрузок на требования к моменту
При больших инерциях необходим мгновенный момент T = J·α, где J — суммарный момент инерции, α — требуемое угловое ускорение. Статические нагрузки (трение, сопротивление потока) требуют постоянного избыточного момента. Игнорирование этих факторов приводит к залипанию при пуске или перегрузкам электросети.
Подбор мощности и интерпретация паспортной таблички
Соответствие номинальной мощности и моментных характеристик механизму
Выбор мощности основывается на требуемом номинальном моменте и условиях пуска. Номинальная мощность Pном связана с номинальным моментом Tном и скоростью N по формуле P = T·ω, где ω = 2πN/60. При наличии частых пусков или тяжёлых стартовых условий выбирают двигатель с запасом по моменту или применяют стартеры, уменьшающие механические и электрические нагрузки.
Чтение параметров: скорость, крутящий момент, КПД, коэффициент мощности и класс изоляции
Паспорт содержит скорость при номинальной частоте, номинальный и пусковой токи, крутящий момент и КПД. КПД измеряется по стандартам при заданной нагрузке; cosφ отражает реактивную составляющую. Класс изоляции обозначается буквами B, F, H с температурными пределами примерно 130°C, 155°C и 180°C соответственно, что влияет на допустимый перегрев и ресурс изоляции.
Методы пуска и их ограничения для механики и сети
Прямой пуск (DOL): высокий пусковой ток, механические нагрузки и падение напряжения
Прямой пуск обеспечивает максимальный доступный пусковой момент, но вызывает пусковые токи порядка 5–8·Iном и значительный рывок момента, что увеличивает механические напряжения и может привести к падению напряжения в сети.
Звезда–треуголь, автотрансформатор и мягкий пуск — компромиссы между током и доступным моментом
Звезда–треуголь снижает пусковое напряжение до 1/√3 и ток примерно на 0,577, при этом пусковой момент уменьшается до 1/3. Автотрансформатор даёт плавную регулировку напряжения и тока по заданному коэффициенту, момент изменяется пропорционально квадрату коэффициента напряжения. Мягкий пуск уменьшает напряжение на обмотках, что снижает ток, но момент при этом сокращается примерно пропорционально V^2.
Частотные преобразователи: влияние на выбор двигателя и эксплуатацию
Регулирование скорости и момента через частоту и амплитуду — последствия для нагрева и изоляции
Частотный преобразователь управляет частотой и амплитудой питания, сохраняя соотношение V/f в базовой области. При пониженных частотах поток и потери в стали меняются; при векторном управлении достигается удержание момента. Работа на низких скоростях приводит к снижению охлаждения и увеличению температуры обмоток, поэтому при использовании VFD проверяют тепловой режим и класс изоляции.
Требования защиты при работе через VFD: фильтрация гармоник, dv/dt, отражённые волны и настройки ограничений момента
VFD генерирует гармоники и резкие переходы dv/dt, вызывающие отражённые волны и токи в подшипниках. Для защиты применяют фильтры (LC, dV/dt-фильтры, синусоидальные фильтры), заземление корпуса, экранирование кабелей и настройку ограничений момента и тока на приводе.
Крепление, монтаж и влияние на вибрацию
Варианты крепления (фланцы, лапы, IM-код) и требования к выравниванию при монтаже
Типы крепления указываются IM‑кодом: фланцевое, с лапами и комбинированные исполнения. Монтаж требует ровной поверхности и контроля выравнивания по допускам для снижения внешних нагрузок. Неправильное сидение корпуса или перекос увеличивает нагрузки на опоры и подшипники.
Передача вибрации через фундамент и методы снижения — роль правильной установки
Вибрация передаётся через фундамент к остальным элементам механизма. Для снижения применяют демпфирующие прокладки, резьбовые анкерные соединения с моментом затяжки по нормативу и балансировку ротора. Контроль уровня вибрации на этапе пуска и после монтажа позволяет выявить дефекты крепления.
Муфты, соосность вала и последствия неправильного выравнивания
Методы контроля соосности: лазер, щупы и допуски
Контроль соосности выполняют лазерными системами или механическими индикаторами (щупы, индикаторы часового типа). Допуски обычно зависят от диаметра вала и типа муфты; типичные требуемые величины радиального смещения составляют порядка сотых десятых миллиметра.
Как неправильное выравнивание повышает радиальные и осевые нагрузки и ускоряет износ подшипников
Несоосность вызывает дополнительные радиальные и осевые силы, увеличивая контактные нагрузки в подшипниках и сокращая ресурс смазки, что приводит к ускоренному износу и повышению вибрации.
Подшипники, смазка и диагностика ранних признаков неисправностей
Типичные симптомы износа подшипников, ротора и обмоток
Симптомы включают повышение вибрации, локальный перегрев, шумы или биение при вращении, увеличение тока двигателя и изменение гармоник. Для обмоток ранними признаками служат повышение температуры, снижение сопротивления изоляции и наличие частичных разрядов.
Инструменты диагностики: вибрационный анализ, термография, акустика и мониторинг смазки
Диагностика проводится вибрационным анализом (ускорение, спектр), термографией для обнаружения горячих точек, акустическим мониторингом и анализом состояния смазки. Регулярный мониторинг позволяет выявить дефекты до выхода из строя.
Тепловая защита, классы изоляции и долговечность обмоток
Обозначения классов изоляции (B, F, H), температурные лимиты и влияние на ресурс
Классы изоляции задают максимальную рабочую температуру: B ≈ 130°C, F ≈ 155°C, H ≈ 180°C. Каждое превышение рабочей температуры сокращает ресурс изоляции; при повышении на 10°C скорость старения увеличивается примерно вдвое в зависимости от материала.
Системы тепловой защиты (термопары, термисторы, PTC) и оценка допустимого теплового режима
Защита реализуется термопарами, встроенными термисторами (PTC) или реле температуры. Их сигналы интегрируют в систему защиты двигателя для отключения при превышении порогов и для поддержания допустимого теплового режима.
Охлаждение, окружающая среда и ограничения мощности
IC‑классы охлаждения, требования к зазорам и влияние загрязнений и влажности
Классы охлаждения (IC) определяют способ отвода тепла: принудительная вентиляция, внешние вентиляторы и воздуховоды. Для естественного охлаждения необходимы минимальные зазоры для циркуляции воздуха. Загрязнение и повышенная влажность снижают эффективность охлаждения и ускоряют коррозию и старение изоляции.
Как изменение охлаждения влияет на допустимую мощность и длительность нагрузки
Снижение эффективности охлаждения приводит к росту температуры обмоток и снижению допустимой длительности нагрузки (режим S1 → ограниченные циклы). При ухудшении отвода тепла требуется уменьшение номинальной мощности или организация дополнительного охлаждения.
Энергоэффективность при длительной эксплуатации и при частотном регулировании
Методы измерения и валидации КПД, факторы снижающие эффективность
КПД измеряют по энтальпийным и электрическим измерениям при стандартных режимах. Снижение эффективности может быть вызвано небалансом фаз, увеличением сопротивления обмоток, износом подшипников или несоосностью.
Изменение потерь и КПД при низких скоростях, оптимизация рабочего диапазона VFD
При низких скоростях увеличивается доля потерь на трение и вентиляцию, КПД падает. Оптимизация рабочего диапазона VFD и подбор двигателя с номиналом, соответствующим рабочему режиму, минимизируют суммарные потери.
Планирование технического обслуживания и стратегии мониторинга
Интервалы смазки, проверки изоляции, замены подшипников и документация работ
Интервалы смазки зависят от режима и типа смазки; типичные интервалы роторных подшипников составляют сотни-сотни тысяч часов в зависимости от условий. Контроль изоляции выполняется мегомметром и испытаниями повышенным напряжением по графику обслуживания. Все работы фиксируются в журнале для анализа трендов и планирования замен.
Роль регулярного виброконтроля, термографии и анализа параметров для раннего выявления дефектов
Регулярный виброконтроль, тепловизионные обследования и анализ электрических параметров (токи, спектр) позволяют обнаружить дефекты на ранней стадии и планировать ремонт до возникновения аварийных ситуаций.
