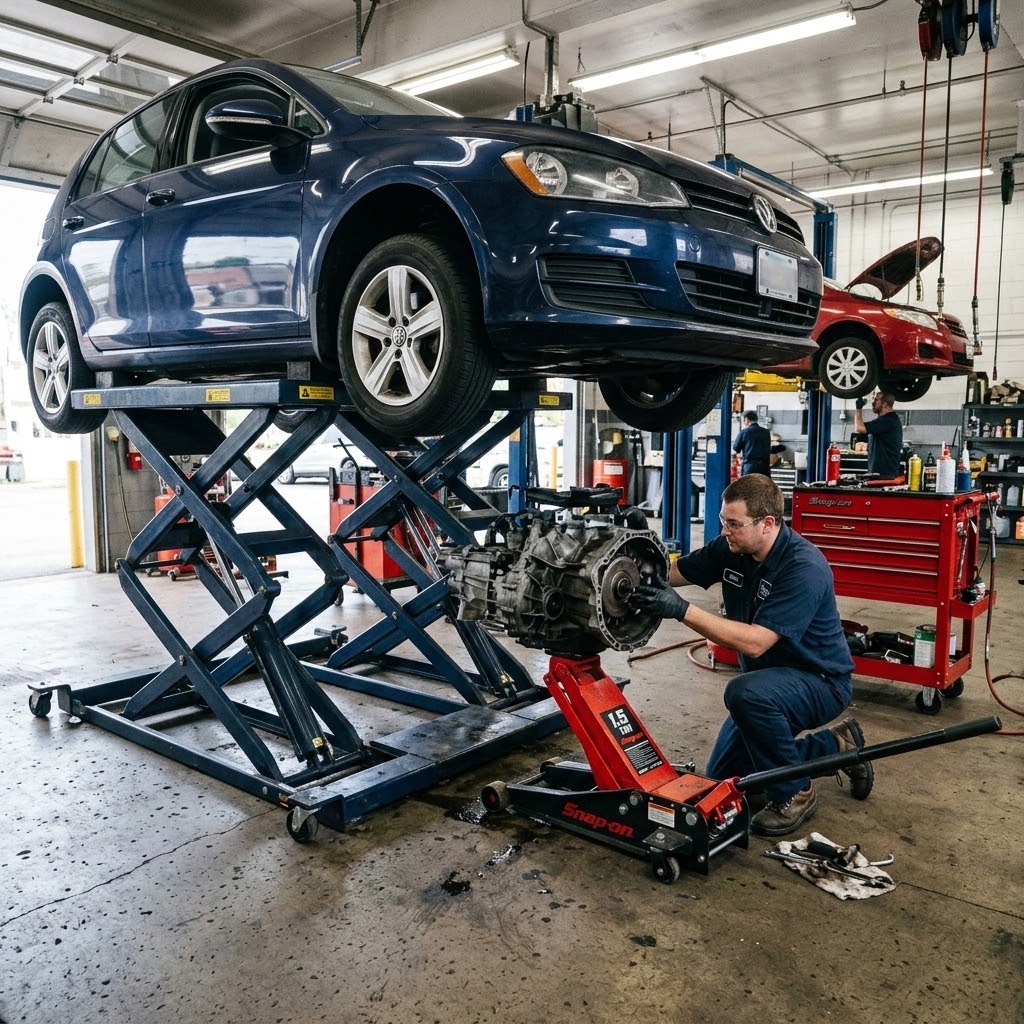

Функции и рабочие задачи канавного передвижного подъемника
Канавный передвижной подъемник предназначен для подъёма и фиксации части кузова или опорных точек транспортного средства над смотровой канавой с целью доступа к элементам днища и агрегатам трансмиссии. Отличие от стационарных подъемников заключается в мобильности рамы и возможности временного размещения на краях или внутри канавы без капитального встраивания, что снижает объём строительных работ при переоборудовании мастерских. Подробные характеристики и модели доступны на странице производителя https://www.maha.ru/products/19-podemniki_kanavnye/.
Принцип работы, конструкция рамы, опор и подъёмного механизма
Рама выполнена из стальных профильных элементов с приваренными опорными плитами; материал часто указывается как сталь с антикоррозионной обработкой. Опорные элементы имеют регулируемые опоры для компенсации неровности канавы и устройства фиксации позиционирования. Подъёмный механизм может быть винтовым, гидравлическим или комбинированным; гидравлические цилиндры работают при типичных давлениях 10–20 МПа (100–200 бар). Механические стопоры и блокирующие штифты служат для удержания положения при отключении гидравлики.
Функции и рабочие задачи напольного трансмиссионного домкрата
Н напольный трансмиссионный домкрат обеспечивает поддержку, подъём и точное позиционирование коробки передач, картеров сцепления и связанных узлов при демонтаже или монтаже. Он используется для компенсации массы трансмиссии при разъединении креплений и для транспортировки узла в пределах рабочей зоны.
Устройство гидравлики, платформы и адаптеров для разных корпусов трансмиссий
Конструкция включает гидравлический цилиндр, масляный резервуар, насос с рукоятью или ножным приводом, ходовой механизм на роликах и съёмную поддержку-платформу. Платформа имеет серию отверстий и съемных адаптеров для опоры на разные формы картеров; адаптеры изготавливаются из стали и снабжаются резиновыми прокладками для распределения контактного давления. Грузоподъёмность домкратов варьирует обычно от 500 до 3000 кг, а минимальная и максимальная высоты задают допустимый диапазон позиционирования.
Критические технические параметры при выборе оборудования
При выборе учитываются максимальная грузоподъёмность, диапазон рабочих высот, жёсткость рамы и точность регулировки, а также совместимость опорных элементов с конкретными точками шасси и корпуса трансмиссии.
Грузоподъёмность, распределение массы и расчёт запаса прочности
Грузоподъёмность устанавливается исходя из максимальной массы обслуживаемых автомобилей с учётом распределения нагрузки: расчёт должен учитывать смещение центра тяжести при демонтаже агрегатов. Рекомендуется проектный запас прочности не менее 25% сверх расчётной рабочей нагрузки; периодические испытания выполняются нагрузкой 110–125% номинала для проверки несущей способности.
Диапазон высот, ход подъёма и точность позиционирования
Диапазон высот определяется типами трансмиссий: для легковых и лёгких коммерческих машин ход подъёма домкратов обычно находится в интервале 150–900 мм. Точность позиционирования зависит от редукции подъёмного механизма и наличия микрорегулировок на платформе; погрешность позиционирования должна быть меньше шага крепления корпуса трансмиссии.
Требования к основанию канавы и напольного покрытия
Основание канавы и пол под подъемником должны обеспечивать расчётную несущую способность и ровность поверхности. Материалы опорных плит и анкеров рассчитываются исходя из распределённой нагрузки и коэффициентов безопасности для бетонных оснований.
Несущая способность, ровность поверхности и методы закрепления опор
Ровность поверхности проверяется нивелиром и должна соответствовать допускам производителя; для бетонных полов применяют анкеры химической или механической фиксации и опорные плиты с регулировкой. Несущая способность определяется расчётом на сжимающее давление в опорной зоне и должна превышать передаваемое давление под опорой с учётом динамических факторов и возможных ударных нагрузок.
Процедура установки и выравнивания подъемника и домкрата
Установка включает позиционирование рамы, закрепление опор, нивелировку и проверку симметрии относительно оси канавы и планируемого расположения автомобиля.
Проверки перед первой загрузкой, нивелировка и фиксация опор
Перед первой загрузкой выполняется визуальный осмотр сварных швов, затяжка крепежа, проверка работы гидравлики под минимальной нагрузкой. Нивелировка производится регулировочными винтами и контрольными измерениями по нескольким точкам; после выравнивания фиксируются стопорные элементы и делаются пробные подъёмы с контрольными датчиками или контрольными метками.
Подготовка автомобиля и рабочее место перед работой
Подготовка включает установку ручного тормоза, блокировку колес, удаление нагрузок из салона и отключение аккумуляторной батареи при необходимости для безопасной работы с трансмиссией.
Последовательность подготовки, точки опоры и меры по снижению смещения центра тяжести
Сначала фиксируется положение автомобиля на опорах, затем определяются точки контакта для подхвата рамой и домкратом. Для уменьшения смещения центра тяжести рекомендуется смещать съёмные узлы ближе к центру и использовать временные подпорки при снятой трансмиссии.
Операционные процедуры при съёме и установке коробки передач
Работа должна выполняться в согласованной последовательности между оператором подъемника и оператором домкрата для предотвращения перекосов и внезапных смещений.
Пошаговый алгоритм подъёма, синхронизация действий двух устройств и проверка безопасности
Алгоритм: подвести домкрат под картер, зафиксировать адаптер, совместить нагрузку с точкой подъёма, постепенно передавать вес с опор автомобиля на домкрат при контролируемом подъёме, блокировать механическими стопорами, отсоединять крепления трансмиссии. Операции выполняются пошагово с проверкой устойчивости после каждого изменения нагрузки.
Механические блокировки и предохранительные устройства
Механические блокировки предотвращают самопроизвольное опускание при утечке гидравлической жидкости или при отключении привода. Они являются критическим элементом безопасности.
Типы стопоров, порядок проверки и поведение при частичной потере давления
Стопоры могут быть в виде поперечных клиньев, штифтов или зубчатых фиксаторов с шаговой фиксацией. Перед работой проверяют их отсутствие износа и свободный ход, проводят тесты фиксации под нагрузкой. При частичной потере давления система должна удерживать позицию за счёт механических блокировок, конструкция должна предусматривать безопасное снижение нагрузки и управление опусканием только при снятых нагрузках.
Гидравлическая система: параметры, диагностика и обслуживание
Гидравлика требует контроля давлений, герметичности и чистоты масла. Неправильное давление или загрязнение ускоряют износ уплотнений и рабочих поверхностей.
Рабочее давление, контроль утечек, замена масла и методы замера давления
Рабочее давление типично в диапазоне 10–20 МПа. Масло рекомендуется класса вязкости ISO VG 46; замена производится по регламенту — например, каждые 12 месяцев или после 1000 моточасов. Диагностика включает замеры давления манометром в контрольных точках, проверку обратных клапанов и визуальный контроль уплотнений на предмет течи.
Техническое обслуживание и регулярные инспекции
Регулярное обслуживание включает смазку подвижных узлов, подтяжку крепежа и испытания на грузоподъёмность по регламенту.
Частота проверок, чек‑лист, смазка узлов и профилактические испытания
Инспекции выполняются ежедневно перед началом работ визуально и функционально, а более полные проверки — ежемесячно и ежегодно с записью в журнале. Чек‑лист включает состояние шлангов, уровень масла, работу предохранительных клапанов, состояние стопоров и роликов. Профилактические испытания нагрузкой проводятся раз в 12 месяцев с фиксацией результатов.
Типичные неисправности, причины и методы устранения
Частые проблемы: гидравлические утечки, заедание стопоров, деформация опорных элементов и неправильная работа клапанов. Причины — износ уплотнений, коррозия, перегрузки и загрязнение масла.
Перегрузка, опрокидывание, утечки и восстановление блокировок
При перегрузке рекомендуются немедленные разгрузочные операции и проверка конструкции на трещины; утечки устраняются заменой шлангов и уплотнений. Восстановление блокировок включает очистку, смазку и при необходимости замену стопорных деталей с последующей проверкой под нагрузкой.
Критерии совместимости с различными транспортными средствами и трансмиссиями
Совместимость определяется массой и геометрией автомобиля, доступностью опорных точек и наличием навесного оборудования, влияющего на центр тяжести.
Подбор адаптеров по форме корпуса, ограничения по массе и влиянию навесных агрегатов
Адаптеры подбираются по форме картера и наличию выступов; ограничение по массе должно учитывать полную массу трансмиссии и связанные узлы. Наличие навесного оборудования, например электромотора или промежуточных агрегатов, требует увеличения запаса прочности и проверки устойчивости при боковых смещениях.
Сертификация, нормативы и ведение документации
Оборудование подлежит сертификации и регулярным испытаниям в соответствии с нормативными требованиями для подъёмных устройств; результаты испытаний и текущая эксплуатационная документация должны храниться в журнале.
Обязательные испытания, периодичность проверок и требования к журналам эксплуатации
Обязательные испытания включают приёмочные и периодические испытания нагрузкой; периодичность проверок для подъёмных устройств обычно не реже одного раза в год с документированием результатов и отметками о проведённых ремонтах и заменах узлов в эксплуатационном журнале.
